Projekt #01
Kalapács Projekt
Saját készítésű kalapács megtervezése és elkészítése – a műszaki rajztól az ívhegesztésig.
A Rajz Elkészítése
Tervezési FázisMűszaki rajz alapjai

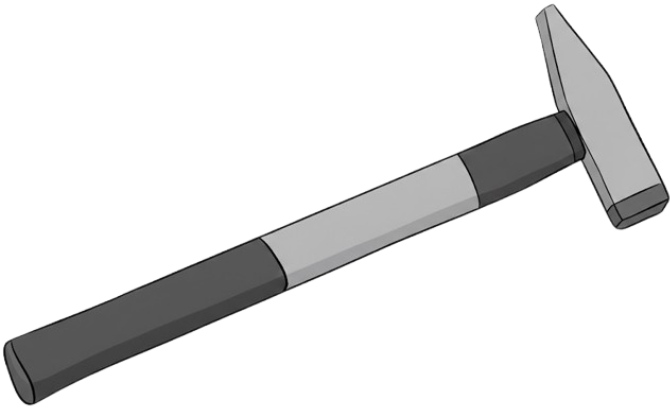

A rajz elkészítése során megtanultam a műszaki rajzok alapjait: a méretarányt, a precíz vonalvezetést és az iparban használt szabványos jelöléseket. Felfedeztem a kalapács különböző részeit és azok funkcióit – a fejtől a nyakon át a fogantyúig.„A műszaki rajz nem csupán egy vázlat – ez az a közös nyelv, amelyen a tervező és a gyártó kommunikál egymással.”
← Húzd el a forgatáshoz →
Alap elemek
Fej, nyak, fogantyú
Rajztechnika
Méretarány, nézetek
Jelölések
ISO szabvány
Cél
CAD/CAM alap
Elkészítési Folyamat
Gyártási FázisAcéllemez megmunkálása
A rajz elkészítése után a gyakorlatban is nekiláttam a kalapács megvalósításának. Az alapanyag egy acéllemez volt, amelyből fűrésszel és tolómérővel vágtam ki a fej és a nyak alapformáját. A pontos méretek kialakításához reszelőt használtam, a sarkokat 90 fokosra törtem, majd az alkatrészeket ívhegesztéssel illesztettem össze.01. Lépés
Mérés
Tolómérővel pontos méretek meghatározása az acéllemezen.
02. Lépés
Fűrészelés
Alapforma kivágása fémfűrésszel.
03. Lépés
Reszelés
Pontos méretek kialakítása reszelővel, 90° sarokhajtás.
04. Lépés
Hegesztés
Alkatrészek összeillesztése ívhegesztéssel.
05. Lépés
Csiszolás
Varrat simítása csiszolópapírral, sima felület.
Alapanyag
Acéllemez
Vágás
Fűrész + tolómérő
Igazítás
Reszelő, 90° hajtás
Kötés
Ívhegesztés
Felület
Csiszolópapír
Méretek
Műszaki SpecifikációTervezett méretek táblázata
Az alábbi táblázat a kalapács összes tervezett méretét tartalmazza a műszaki rajznak megfelelő jelölésekkel és értékekkel.| Jelölés | Leírás | Érték (mm) |
|---|---|---|
| L | Kalapács fejének hossza | 95 |
| A | Kalapács fejének szélessége | 19 |
| C | Kalapács fejének átmérője | 12 |
| E | Kalapács nyakának hossza | 51 |
| F | Kalapács nyakának szélessége | 18 |
| r | Kis sugár | 1,5 |
| R | Nagy sugár | 190 |
| m | Kalapács nyakának hossza | 18 |
| n | Kalapács nyakának szélessége | 10 |
| nyélhossz | Nyél hossza | 280 |
Teljes hossz
375 mm (fej+nyél)
Fej hossza
95 mm
Nyél hossza
280 mm
Sugarak
r=1,5 / R=190
Ipari Informatika
Jövőbeli AlkalmazásCAD, CAM és automatizálás
Ez a projekt különösen fontos volt az ipari informatika szempontjából is. A kalapács elkészítése során szerzett tapasztalatok segítettek megérteni az automatizálási és gyártási folyamatokat, amelyeket az ipari informatikai rendszerekben is alkalmazni lehet.CAD
A precíz méretmeghatározás és a műszaki rajz alapot nyújt a számítógéppel segített tervezés elsajátításához.
CAM
A gyártási lépések ismerete segít megérteni a számítógéppel segített gyártási rendszerek logikáját.
Automatizálás
Az ipari informatika integrálása lehetővé teszi a gyártási folyamatok optimalizálását és a hatékonyabb termelést.
Tervezés
CAD rendszerek
Gyártás
CAM rendszerek
Vezérlés
PLC / SCADA
Cél
Optimalizált termelés
